GSN電阻器採用高工藝設計。導電帶選用低溫度係數氧化釕系列電子漿料無感印製。
帽蓋與電阻體上的銀電極擠壓式接觸。電阻器表面為阻燃耐濕高特殊矽膠封裝。
該產品穩定性高、溫
度係數穩定、超載能力強、抗腐蝕、抗衝擊、防火等性能。
適用於直流、或低頻交流電路作精密負載、精確
分流和分壓及高濕環境等場合使用。 |
|
 |
| 1.依據標準(According to the standard)
| |
電子設備用固定電阻器 第1部分：總規範（IEC 60115-1:2001）
MIL-R-10509D 電子設備用固定電阻器試驗方式規範
延伸參照 JIS-5020 CNS1228-C5220 |
2.產品外形尺寸( Product dimensions)
| |

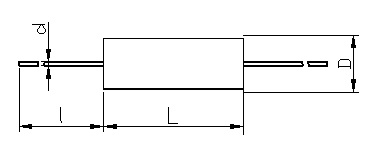

2.1 外形示意圖 Schematic diagram of the outline |
| |
2.2 性能參數 Performance parameters |
W |
溫度係數TCR ppm/℃ |
阻值範圍
（KΩ） |
阻值
誤差(%)
Tolerance |
Max/Volts極限電壓
AC、DC |
L
(mm) |
D
(mm) |
l
(mm) |
d
(mm) |
備註 |
3(25℃)
2(75℃) |
±50PPM
±15PPM |
10K-3M |
±1% |
1000V |
15±0.5 |
Ø5.2±0.5 |
30±3 |
Ø0.8±0.05 |
溫度係數測試範圍20-110℃ |
|
| |
2.3使用環境要求 Requirements for the use environment |
|
工作環境要求 |
存儲環境要求 |
運輸環境要求 |
溫度 |
-25℃∼+70℃ |
-45℃∼+45℃ |
-45℃∼+45℃ |
濕度 |
10% ∼40% |
5%∼80% |
5%∼80% |
氣壓範圍 |
70 kPa∼106 kPa |
70 kPa∼106 kPa |
70 kPa∼106 kPa |
海拔≤2500cm |
|

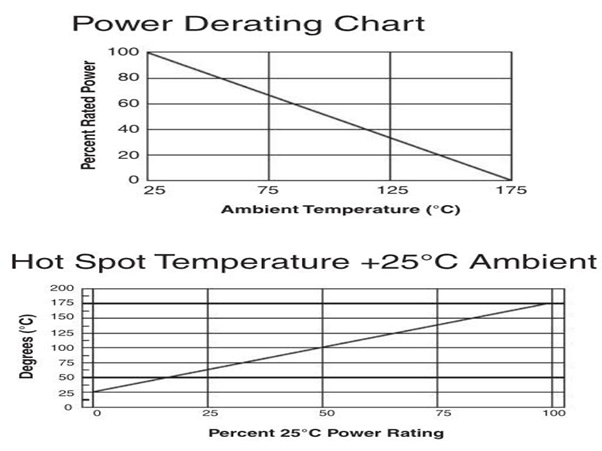

3.功率遞減曲線圖(Power reduction curve )
|
主要檢驗項目（Main inspection item） |
檢驗項目 |
性能要求
|
試驗方法MIL-R-10509D |
可焊性 |
90％以上覆蓋 |
槽焊法：溫度245±5℃，時間2±0.5S |
引出端強度 |
△R≤±（1％R+0.05Ω） |
施加拉力20N、1min |
短時間超載 |
△R≤±（0.5％R+0.05Ω） |
2.5倍額定功率、5S |
絕緣電阻
|
無擊穿或飛弧 |
V型塊法：500V AC、漏電流1mA、1min |
溫度係數 |
正常≤±100×10-6/°C |
溫差+100℃時阻值變化率 |
負載壽命 |
△R≤±（2％R+0.05Ω） |
施加額定功率，1.5H/0N、0.5H/0FF，持續1000H |
穩態濕熱 |
△R≤±（5％R+0.1Ω） |
溫度40±2℃、濕度93±2%，持續21天 |
耐久性 |
△R≤±（5％R+0.1Ω） |
施加額定功率，1.5H/0N、0.5H/0FF，持續1000H |
工作溫度 |
-55°C to +175°C |
|
|
